一、產品介紹:

       瓦斯保護是變壓器內部故障的主要保護元件，對變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部斷線及絕緣劣化和油面下降等故障均能靈敏動作。當油浸式變壓器的內部發生故障時，由于電弧將使絕緣材料分解并產生

大量的瓦斯，其強烈程度隨故障的嚴重程度不同而不同。瓦斯保護就是利用反應瓦斯狀態的瓦斯繼電器（有稱氣體繼電器）來保護變壓器內部故障的。

       在瓦斯保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于

本身重量而下垂，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，瓦斯產生度較緩慢，瓦斯上升至儲油柜途中首先積存于瓦斯繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂

的“輕瓦斯”；當變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，

使斷路器跳閘，這就是所謂的“重瓦斯”。重瓦斯動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。

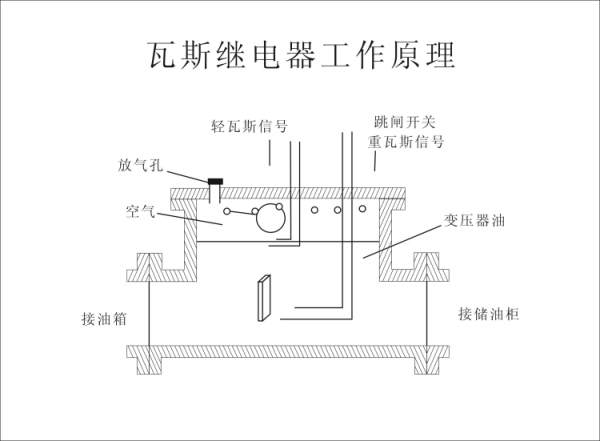

       瓦斯（瓦斯）繼電器的動作原理和保護的結構

       二、產品特點：

       1 、流速測量模擬變壓器內部故障情況，采用壓差法測脈沖流速的原理。

       2 、WXLC-80A便攜式瓦斯繼電器校驗儀自動化程度高。采用高性能彩色觸摸屏，操作簡單，一目了然，操作實驗時除人工配合回油外，實現了測量、參數調整、控制操作、記錄打印全自動化。

       3 、本測試儀技術性能完全可代替固定式油泵法校驗臺使用，并具有體積小，便于攜帶，滿足現場試驗需要。

       4、本校驗儀實現了瓦斯繼電保護校驗儀流速、容積、密封試驗等檢驗項目，全部自動測試并打印記錄。

       三、產品參數

       1、流速試驗：  Φ25:  0~4.0m/s

                Φ50:  0~3.0m/s

                Φ80:  0~2.0m/s

             最小分辨率： 0.01m/s  精度0.5級；

       2、容積試驗：0~500ml，最小分辨率0.1ml，最大誤差≤5%.

       3、密封試驗：0.1~150Kpa，最小分辨率1 Kpa，精度1.5級，時間:0-5分鐘，10分鐘，0-20分鐘。

       4、試驗介質：瓦斯繼電器試驗介質為變壓器油；

       5、電源：AC220v   50HZ，功率240W；

       6、儀器箱：由于本系列產品的整機集成化程度高，產品共有兩只鋁合金箱組成。

             瓦斯繼電器校驗儀（機械部分）：外型尺寸：70×30×60cm,重量35kg；

             彩屏觸摸微機測控箱：外型尺寸：51×41×33cm,重量15kg。
