一、概述

WX-A20D智能電纜故障精確定點儀，配合高壓信號發生器使用，是一款便攜式、智能化的電力電纜故障定點儀。

二、功能特點

1、背景降噪技術，有效濾除環境干擾噪聲，凸顯故障位置放電聲音。

2、智能定點方式，通過智能算法直接給出聲磁延時值，降低對測試人員的要求。

3、自動啞音功能，移動傳感器時自動靜音，避免移動產生的噪音。

4、電子羅盤功能，顯示電纜鋪設方向同傳感器的左右位置和角度。

5、聲音濾波參數可調，選擇合適的濾波器參數，抑制環境噪音。

6、自動增益功能，磁場觸發增益自動調節，更加方便定點。

7、高性能抗噪監聽耳機。

8、800×480高亮彩色液晶，亮度達到800cd/m2,確保陽光下可視。

9、內置大容量鋰離子電池，USB接口充電。

10、小巧便攜，重量輕。

三、技術指標

1、聲磁同步定點功能：

（1）聲音通道

  a)帶寬

   全通：80Hz~1500Hz。

   低通：80Hz~400Hz。

   高通：200Hz~1500Hz。

   帶通：150Hz~600Hz。

  b)信號最大增益：≥80dB。

  c)定點精度：0.1m。

  d)聲磁延時范圍：0~80ms

  e)聲磁延時分辨率：0.1ms

（2）磁場通道

  a)信號最大增益：>80dB

2、聲磁同步背景降噪模式：強降噪，自適應降噪，無降噪三種模式。

3、電源：

  a)電池：內置鋰離子電池組，標稱電壓3.7V，容量>6000mAh。

  b)使用時間，可連續使用時間>9小時；

  c)充電器：輸入AC100-240V，50/60Hz；輸出5V/2A

  d)充電時間：<5小時

4、顯示方式：800×480高亮彩色液晶，陽光下可視

5、體積：主機230mm×127mm×55mm。

6、質量：主機1kg；傳感器1.4kg

使用條件：溫度:-10℃－50℃，濕度5-90％RH，海拔<4500m。

四、儀器組成和簡介

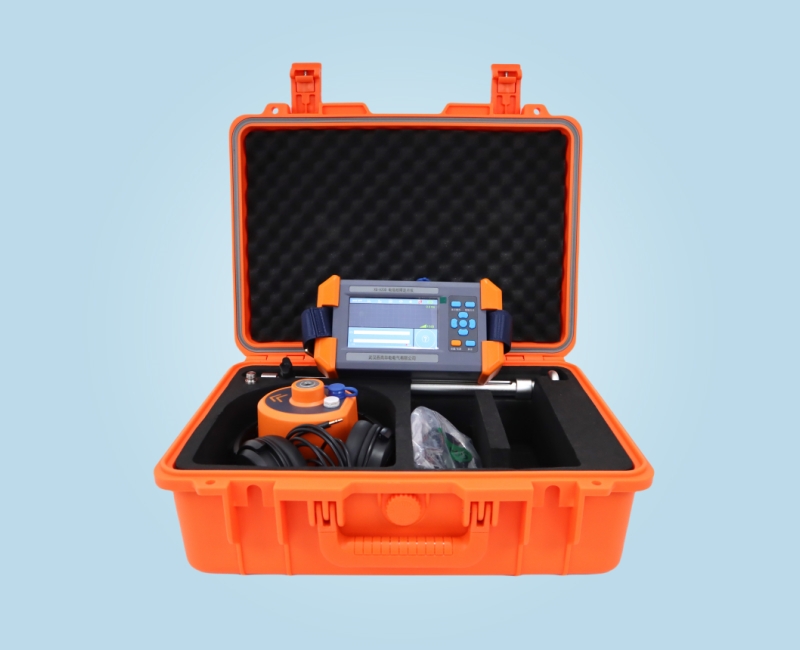

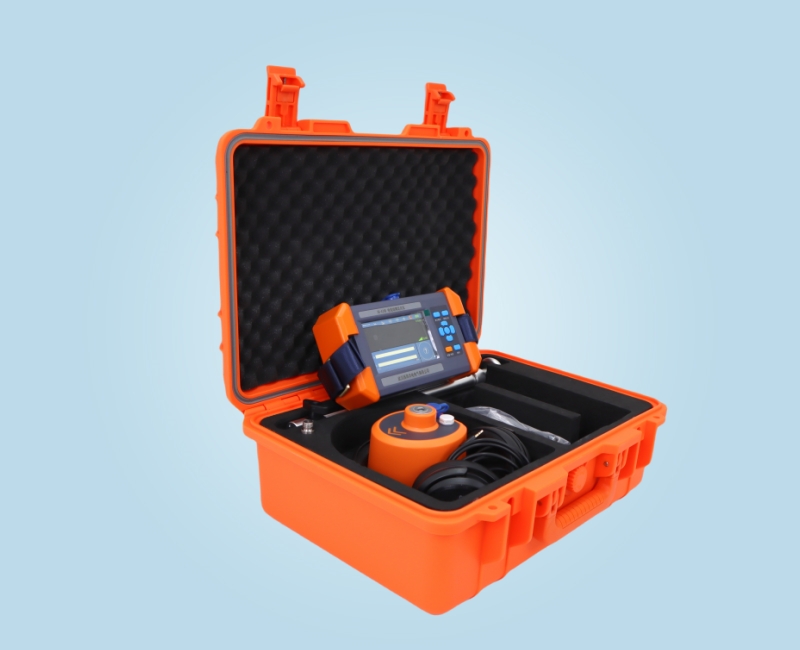

本儀器包括1個主機、1個聲磁同步傳感器、1個高抗噪耳機、1條信號線以及充電器等。主機如圖2-1-1所示：

  如圖2-1-1

         圖2-1-2傳感器
