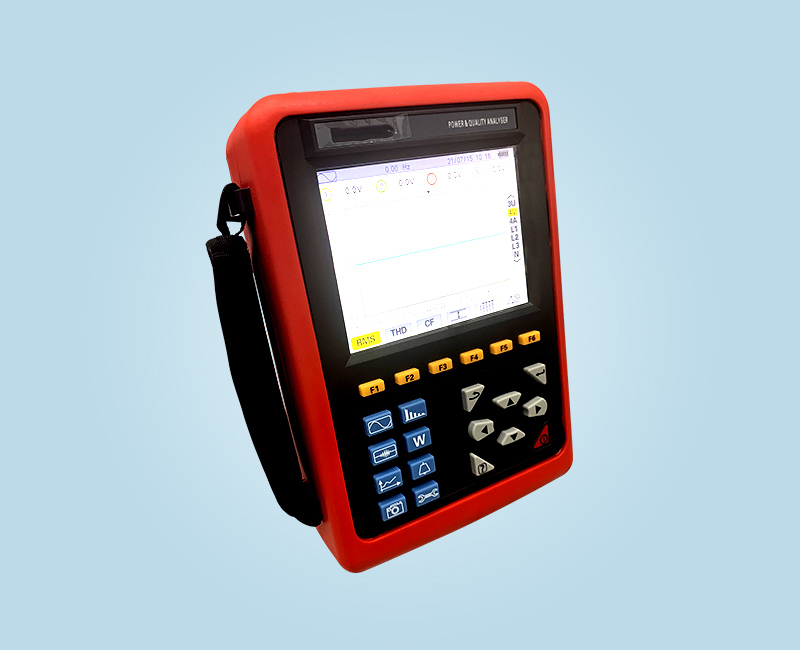

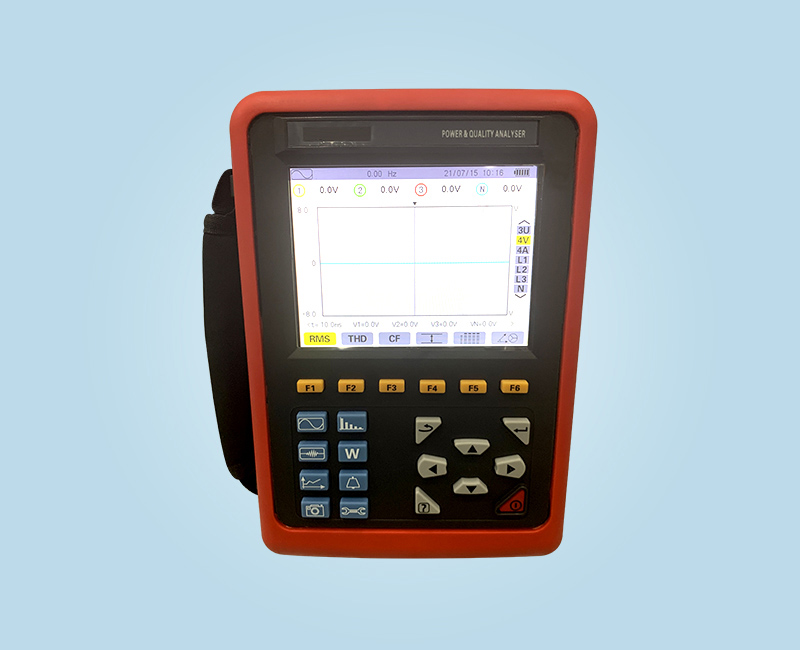

WXPQ-300C 電能質量分析儀
產品分類： 電能計量檢測儀器
WXPQ-300C 電能質量分析儀是一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，超大液晶彩屏顯示，高分辨率，中英文雙語操作界面，防振結構外殼等特點。
訂購熱線：151-0279-6561（微信同號）
立即咨詢★ 產品概述
WXPQ-300C 電能質量分析儀是我公司精心研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，超大液晶彩屏顯示，高分辨率，中英文雙語操作界面，防振結構外殼等特點。
可同時測量4路電流(ABC三相及中性線電流)，4路電壓(ABC三相電壓及中性線對地電壓)、電流電壓的峰值、一段時間內的峰值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。
★ 功能特點
基本功能：
★ 波形實時顯示(4路電壓/4路電流)。 ★ 電壓和電流真有效值。 ★ 電壓直流成份。 ★ 電流和電壓峰值。 ★ 電流和電壓半周期有效值的峰值。
★ 相量圖顯示。★ 各相諧波的測量，達50次諧波。 ★ 柱形圖顯示各相電流和電壓的諧波含有率。★ 總諧波失真度(THD)。 ★ 各相有功/無功/視在功率值及總值。
★ 各相有功/無功/視在電能值及總值。 ★ 變壓器K因數。★ 功率因數(PF)和COSφ位移功率因數(DPF)。 ★ 短期電壓閃變。
★ 三相不平衡(電壓和電流)。
捕捉記錄功能：
◆ 暫態 捕捉功能：可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器至多可同時存儲150組瞬態波形。
◆ 啟動電流監測：可監測線路的浪涌電流，和監測電氣設備啟動時的啟動電流，有助于正確設計裝機容量。可顯示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形。可觸發后可記錄約100s，存儲100s內每一個周期的所有電流電壓瞬時值，波形曲線。
◆ 趨勢圖 記錄存儲功能：可對基本測試功能的所有測試參數(Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ),電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。(同時選擇20個參數間隔5秒記錄一次，約可以記錄300天)
◆ 告警功能：
可對選定的參數可根據需要設定限值，監測其是否超限，超限時產生告警日志，比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等，至多可設定40組告警監測參數，每一組都可以設定不同監測參數(包括50次諧波共123個不同參數)和限值，可設定超限的至短時間。至多可以存儲12800組告警日志記錄。
◆ 截屏功能：在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。例如，可以保存電流電壓波形、諧波柱形圖、相量圖等的屏幕圖片。至多可同時保存60組截圖。
其他功能
◆ 通訊功能：通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警日志、截圖等，并顯示在電腦上。
◆ 設置功能：用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相波形曲線在儀器中相應的顏色。可設定儀器的接線方式及電網類型。可選定不同電流鉗和不同電壓測試變比。可選定中文菜單或者英文菜單。
◆ 中/ / 英文幫助菜單：操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。
★ 技術參數
| 電源 | 可充電鋰電池組9.6V，外接充電器。 |
| 電池電量指示 | 電池符號5格 顯示電量，當電池電量過低時,提示1分鐘后自動關機。 |
| 工作電流 | 約490mA，電池滿電連續工作約8小時。 |
| 顯示模式 | LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm。 |

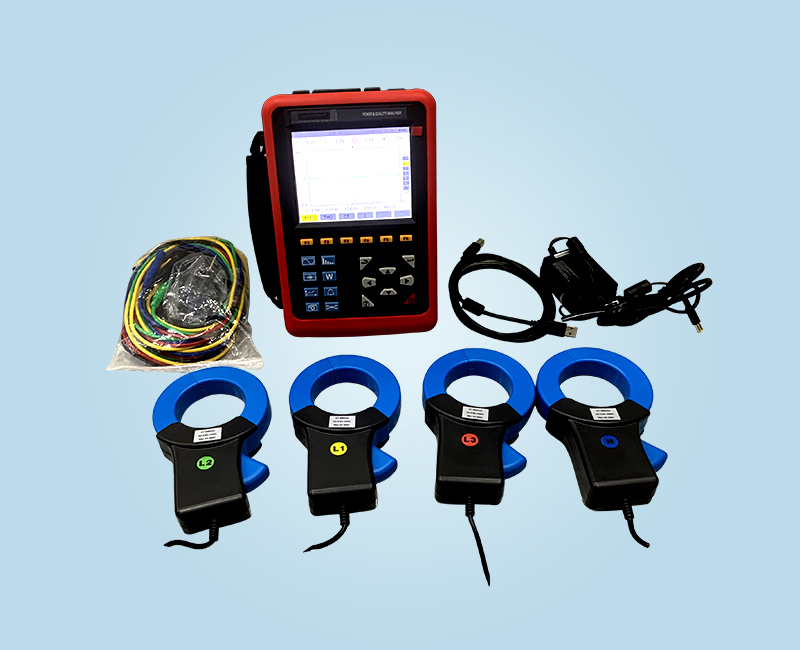

| 鉗口尺寸 | 008B尖小形電流鉗：7.5mm×13mm； |
| 040B圓口形電流鉗：35mm×40mm； | |
| 068B圓口形電流鉗：68mm×68mm； | |
| 300F柔性線圈電流傳感器（帶積分器）：Φ300mm。 | |
| 儀器尺寸 | 長寬厚：240mm×170mm×68 mm。 |
| 通道數 | 4路電壓，4路電流。 |
| 線電壓 | 1.0V～2000V。 |
| 相電壓 | 1.0V～1000V。 |
| 電流 | 008B電流鉗：10mA～10.0A； |
| 040B電流鉗：0.10A～100A； | |
| 068B電流鉗：1.0A～1000A； | |
| 300F柔性線圈電流傳感器（帶積分器） 10A～3000A | |
| 頻率 | 40Hz～70Hz。 |
| 電力電量參數 | W，VA，Var，PF，DPF，cosφ，tanφ。 |
| 電能參數 | Wh，Varh，Vah。 |
| 諧波 | 有，0～50次。 |
| 總諧波失真 | 有，0～50次，各相。 |
| 暫態記錄組數 | 150組。 |
| 電壓閃變 | 有。 |
| 啟動電流模式 | 有，100秒。 |
| 三相不平衡度 | 有。 |
| 記錄 | 300天(同時記錄20個參數，每5秒記錄1點)。 |
| 至小至大記錄值 | 有，可測一段時間內的至大至小值。 |
| 告警 | 40種不同類型參數選擇，12800組告警日志。 |
| 峰值 | 有。 |
| 截圖容量 | 60個。 |
| 菜單語言 | 中文、英文。 |
| 通訊接口 | USB。 |
| 自動關機 | 在告警/趨勢圖記錄/暫態捕捉模式(等待或者進行中)下，儀器不自動關機。 |
| 在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。 | |
| 背光功能 | 有，適合昏暗場所及夜間使用。 |
| 儀器質量 | 主機：1.6kg(帶電池)； |
| 008B尖小形電流鉗：170g×4； | |
| 040B圓口形電流鉗：190g×4； | |
| 068B圓口形電流鉗：510g×4； | |
| 300F 柔性線圈電流傳感器（帶積分器）：330g×4； | |
| 測試線與電源適配器：900g； | |
| 總質量：約9.2kg(含包裝)。 | |
| 電壓測試線長 | 3m。 |
| 電流鉗線長 | 2m。 |
| 工作溫濕度 | -10℃～40℃；80%Rh以下。 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下。 |
| 輸入阻抗 | 測試電壓輸入阻抗為：1MΩ。 |
| 耐壓 | 儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘。 |
| 絕緣 | 儀器線路與護套外殼之間≥10MΩ。 |
| 結構 | 雙重絕緣，帶絕緣防振護套。 |
| 適合安規 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2。 |
