★ 產品概述

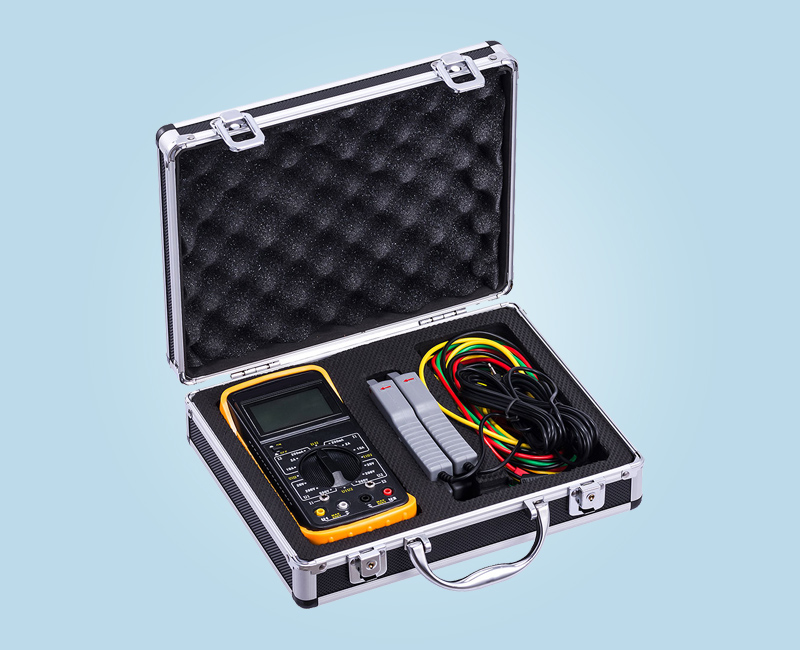

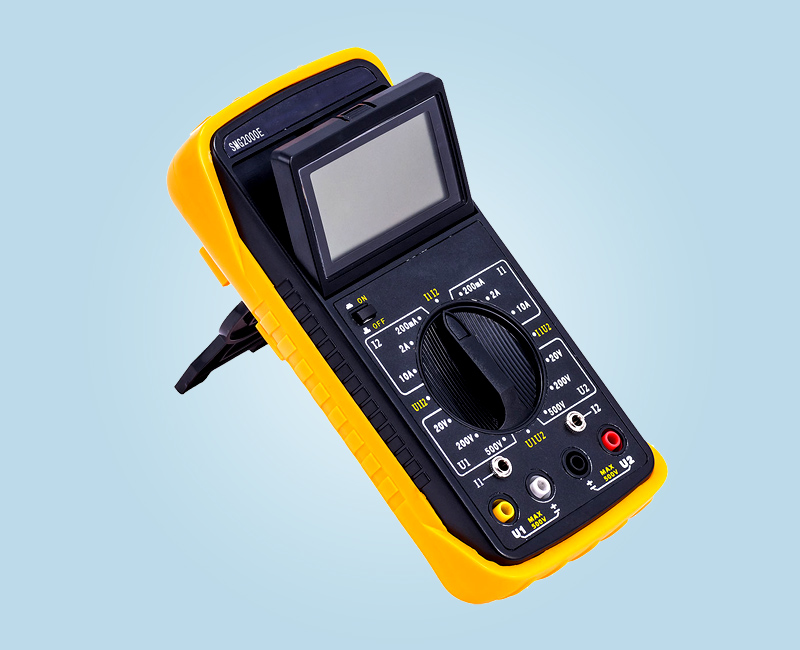

SMG2000E雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量?jī)x器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，超大字符，以獲得不錯的視覺效果。

★ 產品參數

1. 基本誤差

1.1 參比工作條件

環境溫度：（23±5）℃。

環境濕度：（45～75）% RH。

被測信號波形：正弦波、β=0.02。

被測信號頻率：（50±0.2）Hz。

被測載流導線在鉗口中的位置：任意。

測量相位時被測信號幅值范圍：100～220V、0.5A～1.5。

外參比頻率電磁場干擾：應避免。

1.2 基本誤差極限

1） 交流電壓（見表1）：

    輸入阻抗：各量限均為2MΩ。
              相位測量時，電壓端輸入阻抗>500KΩ。

2） 交流電流（見表2）：

3） 相位U-U、U-I、I-I（見表3）：

2. 工作誤差

2.1 額定工作條件：

環境溫度：（0～40）℃。

環境濕度：（20～80）% RH。

被測信號波形：正弦波、β=0.05。

被測信號頻率：（50±0.5）Hz。

被測載流導線在鉗口中的位置：任意。

測量相位時被測信號幅值范圍：

測U1-U2相位時：30V～500V；

測I1-I2 相位時：10mA～10.00A；

測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A。

外參比頻率電磁場干擾：應避免。

2.2 額定工作誤差極限：

在 2.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。

3. 其它技術特性

3.1 顯示位數：三位半

3.2 采樣速率：3次/秒。

3.3 電源：?jiǎn)蝹€(gè) 9V 迭層電池、電源電流小于5mA。

3.4 外形尺寸：

表殼尺寸：192mm×95mm×55mm；

鉗殼尺寸：140mm×40mm×19mm；

鉗口尺寸：7mm×9mm。

3.5 重量：

表體：280g；

測量鉗：2×200g。

3.6 儲存條件：

溫度：－10℃～50℃。
