一、產品概述

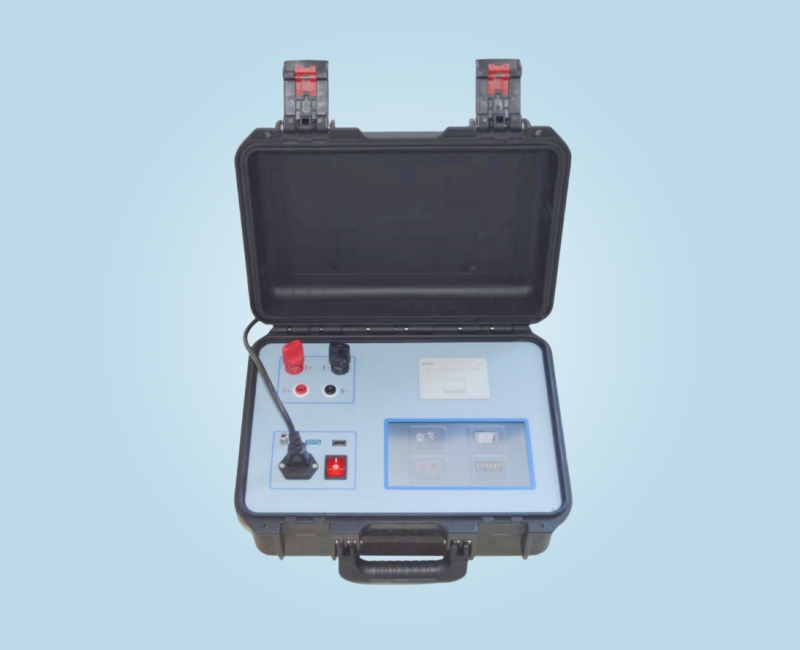

WXHL-100B回路電阻測試儀是公司根據IEC標準及中華人民共和國最新電力執行標準DL/T845.4- 2004有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用高頻大功率恒流開關電源技術，可測得微歐姆級接觸電阻。

WXHL-100B回路電阻測試儀廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量，儀器測量數據準確，性能穩定，滿足電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。輸出電流和測量電阻同時輸出在七寸高亮度觸摸彩色液晶上，測量結果即可電壓輸出也可U盤存儲，掉電存儲可滿足隨時數據查詢。

二、性能特點

1、儀器可以使用安卓手機或平板，關注微信公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。

2、具有反電勢沖擊，測試過程中斷線以及斷電，電源過熱等多種保護功能，能可靠保護反電勢對儀器的沖擊，并同步聲響報警。

3、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。

4、輸出電壓高，測量量程寬。

5、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。

6、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

7、七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換

8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，隨時查閱

9、儀器有藍牙通訊，RS232通訊和USB接口，用于計算機通訊以及U盤數據存儲。

10、自帶面板式微型打印機，可漢化打印測量結果。

三、技術指標

測試電流：50A, 100A

量程：0～100mΩ（50A）    0～50mΩ（100A）

分辨率：最小0.1μΩ

精度：±（0.5%±2個字）

功率:1000W

工作方式:連續測量

工作電源:AC220V±10%  50HZ

使用溫度:0～40℃

相對濕度:小于等于90%  無結露

外形尺寸：主機   360*290*170（mm）  線箱  360*290*170（mm）

重量：主機5.5KG  線箱6.9KG

測試線長度：標配10米  長度可以定制

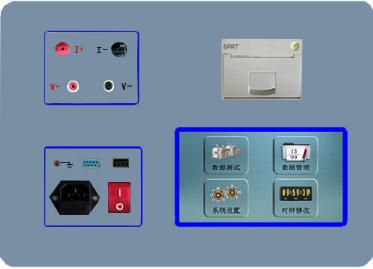

四、儀器面板介紹

1、電源開關： “I”按下儀器開始供電，“O”按下關斷儀器電源

2、AC220V ：  儀器供電源輸入端，本儀器采用交流220V供電

3、I+、 I-   ：  為電流輸出端子，通過專用測試線為試品提供恒定電流

4、V+、V-  ：   為試品電壓信號的輸入端子

5、液   晶 ：采用320X240真彩色液晶，強光下字體也可清晰觀察，顯示操作設置，測試結果，接觸電阻值和輸出電流值

6、RS232：    串口輸出端

7、儀器接地端。

8、 USB   ： U盤接口

9、打 印 機：熱敏打印機，打印測量結果
